Dipolin säteily

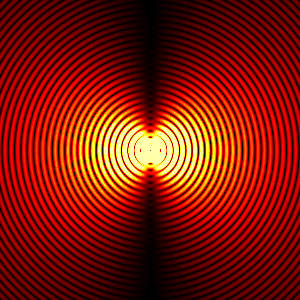

Hertzin dipolin säteilemä sähkökenttä värähtelee dipolin taajuuden mukaan ja on aina samassa tasossa kuin dipoli. Dipoli ei säteile tehoa akselinsa suuntaan. Tämänhän näet kuvasta. Sen sijaan säteilymaksimin suunta on juuri kohtisuorassa akselia vastaan.

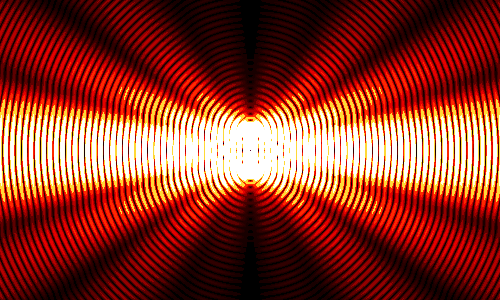

Kun dipoleita asetetaan useampia(kuvassa 7kpl) riviin pystysuuntaan, saadaan alla oleva sähkökenttä. Huomaa, että dipolien virrat ovat samassa vaiheessa. Tällöin säteilyintensiteetti on paremmin suunnattu kohtisuoraan dipoleiden akselia vastaan.
